 现在位置是：产品介绍→JSHS-SAE固定式法兰球阀

    JSHS-SAE系列法兰式球阀是一种接口采用SAE标准的二位二通阀，其压力等级有21.0MPa和31.5MPa两种。
    SAE标准法兰可与重机标准JB/ZQ4187-97分体式高压法兰互换。
    本阀适用于液压系统和化工系统的各种管路上作启闭用。

　

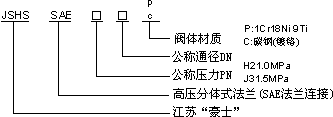

型   号 DN D L I H B C LO a b M I1

 配(3000PSI)法兰
JSHS-SAE-H15 15 15 75 35 83 78 31 160 17.5 38.1 M8 18
JSHS-SAE-H20 20 20 80 35 100 98 36.5 180 22.2 47.6 M10 18
JSHS-SAE-H25 25 25 88 38 113 118 39.5 220 26.2 52.4 M10 20
JSHS-SAE-H32 32 32 100 50 158 145 68 250 30.2 58.7 M12 20
JSHS-SAE-H40 40 38 110 55 178 165 78 300 35.7 69.8 M12 20
JSHS-SAE-H50 50 48 116 58 210 198 94 320 42.9 77.8 M12 20
JSHS-SAE-H65 65 63 150 75 258 198 94 600 50.8 88.9 M12 19
JSHS-SAE-H80 80 76 140 70 275 210 100 600 61.9 106.4 M16 24
JSHS-SAE-H100 100 100 170 85 326 258 122 900 77.8 130.2 M16 24
JSHS-SAE-H125 125 118 210 105 381 295 140 900 92.1 152.4 M16 30

 配(6000PSI)法兰
JSHS-SAE-H15 15 15 75 35 83 78 31 160 18.2 40.5 M8 18
JSHS-SAE-H20 20 20 80 35 100 98 36.5 180 23.8 50.8 M10 18
JSHS-SAE-H25 25 25 88 38 113 118 39.5 220 27.8 57.2 M12 20
JSHS-SAE-H32 32 32 100 50 158 145 68 250 31.8 66.7 M14 22
JSHS-SAE-H40 40 38 110 55 178 165 78 300 36.5 79.4 M16 24
JSHS-SAE-H50 50 48 116 58 210 198 94 320 44.5 96.8 M20 28
