JB2612—91冶金设备用液压缸

用途：
该标准液压缸不仅适用于重型冶金设备，还广泛应用于矿山机械、工程、运输、石油化工等行业。

特点：
·公称压力：P_N＜MPa
·适用介质：液压油、水乙二醇、磷酸酯。
·适用温度：-30℃~+100℃
·密封件：采用国内和国外两种密封件，用户可根据实际需要自行确定。
·缓冲：采用间隙缓冲，可适应不同工况的缓冲要求。
·放气：采用放气螺塞调试放气。
·安装连接：共有五种安装连接方式，即：
S型──尾部挂式
G型──脚架固定式
B型──中间摆动式
T型──头部法兰式
W型──尾部法兰式
其详细安装连接尺寸见表4~表8，图1~图5
·液压缸基本参数，优选行程及重量计算见表1~表3

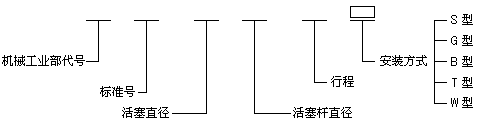

型号说明：

订货须知：
1、请按型号说明，填写订货合同；
2、密封件的一般供状况为国产密封件，欲采用国外密封件者请在合同中注明；
3、涂漆：一般为青果绿色，有特殊要求者请注明；
4、有特殊使用要求者请与我厂技术部门联系协商（联系电话：0515-8451185）

基本参数：

液压缸	活塞杆	行程					公称压力
内径	直径	安装型式					6.3		10		16
D	d	S	G	B	T	W	推力	拉力	推力	拉力	推力	拉力
mm	mm	S	G	B	T	W	KN
50	28	400	1000	630	1000	450	12.40	8.50	19.60	13.50	31.40	21.60
63	36	550	1250	800	1250	630	19.64	13.22	31.17	20.99	49.90	33.58
80	45	800	1600	1000	1600	800	31.67	21.70	50.30	34.40	80.00	55.00
100	56	1000	2000	1250	2000	1000	49.50	34.00	78.50	54.00	125.70	86.30
125	70	1250	2500	1600	2500	1250	77.30	53.20	122.70	84.20	196.35	135.00
160	90	1600	3200	2000	3200	1800	126.70	86.60	201.00	137.40	321.70	220.00
200	110	2000	3600	2500	3600	2000	197.90	138.00	314.00	219.20	502.70	350.00
250	140	2500	4750	3200	4750	2800	309.25	212.27	490.90	330.93	785.40	539.00

优先行程

	50	63	80	100	125	160	200
250	280	320	360	400	450	500	550
630	700	800	1000	1250	1600	1800	2000
2500	2800	3200	3600	4000	4250	4500	4750

重量计算表

缸径	ф50					ф63					ф80
型式	S	B	G	T	W	S	B	G	T	W	S	B	G	T	W
X	11.38	12.72	14.23	14.69	14.69	15.94	18.83	18.67	22.72	22.27	25.2	28.7	28	24	24
Y	0.015					0.016					0.036

缸径	ф100					ф125					ф160
型式	S	B	G	T	W	S	B	G	T	W	S	B	G	T	W
X	41	47	53	40	40	59.6	69.05	76.1	73.55	73.55	145.5	154.7	178.4	159.2	159.2
Y	0.047					0.076					0.124

缸径	ф200					ф250
型式	S	B	G	T	W	S	B	G	T	W
X	266.62	281.13	305.22	318.22	318.22	463.52	491.29	520.4	551.46	551.46
Y	0.198					0.290

重量计算公式 M=X+Y·S
式中：X-常数（Kg） Y-系数（Kg/mm） S-行程（mm） M-重量（Kg）

尾部悬挂式（S型）其型式与尺寸见图

S型液压缸尺寸 mm

D	d	d₁（6g)	D₁	D₂	D₃(6H)	D₄(H8)	L	L₁	L₂	L₃	L₄	L₅	b	SR	H
50	28	M22×1.5	63.5	106	M18×1.5	30	245	55	34.5	35	59	19	28	34	65
63	36	M27×2	76	120	M22×1.5	35	290	65	42	45	68.5	22.5	30	42	72
80	45	M33×2	102	136	M27×2	40	340	70	51	50	85	25	35	50	80
100	56	M42×2	121	160	M27×2	50	390	85	62	60	102.5	27.5	40	63	92
125	70	M56×2 (M52×2)	152	188	M33×2	60	460	105	81	70	120.5	32.5	50	70	106
160	90	M72×3 (M68×3)	194	266	M33×2	80	560	135	94	92	135	40	60	88	145
200	110	M90×3 (M85×3)	245	322	M42×2	100	675	145	115	125	190	45	70	115	173
250	140	M100×3	299	370	M48×2	120	790	185	121	150	210	60	90	150	187

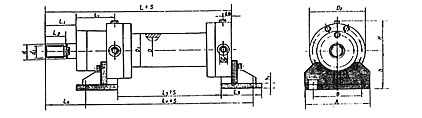

支架固定式（G型）其型式与尺寸见图

G型液压缸尺寸

D	d	d₁（6g)	D₁	D₂	D₃(6H)	D₄	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	A	B	h	h₁	H
50	28	M22×1.5	63.5	106	M18×1.5	17.5	245	55	34	124	220	75	70	59	19	120	90	75	10	65
63	36	M27×2	76	120	M22×1.5	22	290	65	42	144	261	85	82.5	68.5	22.5	138	105	90	12	72
80	45	M33×2	102	136	M27×2	26	340	70	51	165	310	100	82.5	85	25	160	120	105	15	80
100	56	M42×2	121	160	M27×2	33	390	85	62	185	360	120	97.5	102.5	27.5	250	200	125	20	92
125	70	M56×2	152	188	M33×2	42	460	105	81	207	413	140	130	120.5	32.5	278	210	150	20	106
160	90	M72×3	194	266	M33×2	45	560	135	94	230	490	168	150	135	40	390	320	200	25	145
200	110	M90×3	245	322	M42×2	52	675	145	115	315	545	190	205	190	45	485	400	235	25	173
250	140	M100×3	299	370	M48×2	62	790	185	121	360	705	240	217.5	210	60	495	400	260	30	187

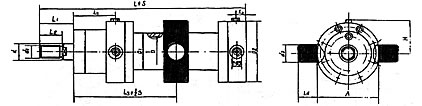

中间提动式（B型）其型式与尺寸见图

B型液压缸尺寸 mm

D	d	d₁(6g)	d₂(f9)	D₁	D₂	D₃(6H)	L	L₁	L₂	L₃	L₄	L₅	L₆	A	H
50	28	M22×1.5	30	63.5	106	M18×1.5	245	55	34.5	98	30	59	19	105	65
63	36	M27×2	35	76	120	M22×1.5	290	65	42	115	35	6805	22.5	120	72
80	45	M33×2	40	102	136	M27×2	340	70	51	125	40	85	25	155	80
100	56	M42×2	50	121	160	M27×2	390	85	62	145	50	102.5	27.5	185	92
125	70	M56×2 (M52×2)	50	152	188	M33×2	460	105	81	178	50	120.5	32.5	220	106
160	90	M72×3 (M68×3)	60	194	266	M33×2	560	135	94	205	60	135	40	285	145
200	110	M90×3 (M85×3)	80	245	322	M42×2	675	145	115	235	80	190	45	340	173
250	140	M100×3	100	299	370	M48×2	790	185	121	295	100	210	60	415	187

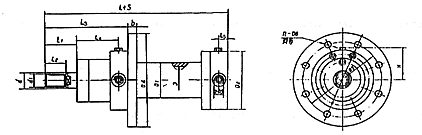

头部法兰式（T）其型式与尺寸见图

T型液压缸尺寸 mm

D	d	d₁(6g)	D₁	D₂	D₃(6H)	D₄（h11)	D₅	D₆	L	L₁	L₂	L₃	L₄	L₅	b(h12)	n	H
50	28	M22×1.5	63.5	106	M18×1.5	170	140	11	245	55	34.5	141	59	19	30	6	65
63	36	M27×2	76	120	M22×1.5	198	160	13.5	290	65	42	168	68.5	22.5	35	6	72
80	45	M33×2	102	136	M27×2	214	176	13.5	340	70	51	190	85	25	35	8	80
100	56	M42×2	121	160	M27×2	258	210	17.5	390	85	62	215	102.5	27.5	45	8	92
125	70	M56×2 (M52×2)	152	188	M33×2	310	250	22	460	105	81	268	120.5	32.5	45	8	106
160	90	M72×3 (M68×3)	194	266	M33×2	365	295	26	560	135	94	325	130	40	60	10	145
200	110	M90×3 (M85×3)	245	322	M42×2	504	414	33	675	145	115	365	190	45	75	10	173
250	140	M100×3	299	370	M48×2	585	478	39	790	185	121	450	210	60	85	10	187

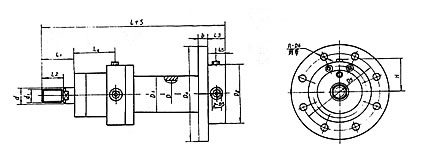

尾部法兰式（W型）其型式与尺寸见图

W型液压缸尺寸

D	d	d₁(6g)	D₁	D₂	D₃(6H)	D₄(h11)	D₅	D₆	L	L₁	L₂	L₃	L₄	L₅	b(h12)	n	H
50	28	M22×1.5	63.5	106	M18×1.5	170	140	11	245	55	34.5	38	59	19	30	6	65
63	36	M27×2	76	120	M22×1.5	198	160	13.5	290	65	42	45	68.5	22.5	35	6	72
80	45	M33×2	102	136	M27×2	214	176	13.5	340	70	51	50	85	25	35	8	80
100	56	M42×2	121	160	M27×2	258	210	17.5	390	85	62	55	102.5	27.5	45	8	92
125	70	M56×2 (M52×2)	152	188	M33×2	310	250	22	460	105	81	65	120。5	32.5	45	8	106
160	90	M72×3 (M68×3)	194	266	M33×2	365	295	26	560	135	94	80	130	40	60	10	145
200	110	M90×3 (M85×3)	245	322	M42×2	504	414	33	675	145	115	110	190	45	75	10	173
250	140	M100×3	299	370	M48×2	585	478	39	790	185	121	120	210	60	85	10	187
