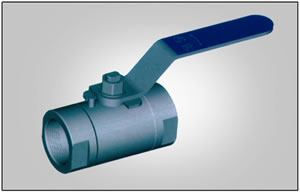

现在位置是：产品介绍→Q11F-100、100P、100R圆锥螺纹高压球阀

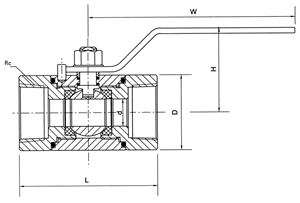

主要外形尺寸和连接尺寸

公称通径DN	连接螺纹Rc	d	L	D	H	W
6	1/4	10	64	35	48	115
10	3/8	10	64	35	48	115
15	1/2	10	64	35	48	115
20	3/4	12.6	72	40	55	130
25	1	15	85	45	63	135
32	1¹/₄	20	100	55	65	150
40	1^1/₂	26	110	65	70	150
50	2	32.8	130	75	80	180
