 现在位置是：产品介绍→OZG高压法兰接头

QZG-10法兰附接管接头

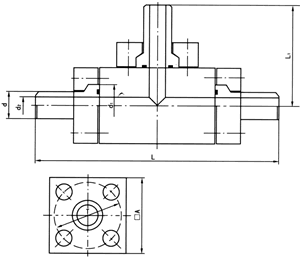

QZG-11法兰三通附接管接头

                                                                                               mm
DN L h d d1 d2 T □A 六角头螺栓GB18-76 钢管外径×壁厚
10 80 20 18 28 11 44 54 M10×55 18×3.5
15 94 20 22 34 15 52 60 M10×55 22×3.5
20 106 20 28 40 20 60 70 M12×55 28×4
25 122 25 34 46 24 68 78 M12×65 34×5
32 130 30 42 54 30 80 90 M16×80 42×6
40 152 40 50 66 36 90 100 M16×95 50×7
50 190 45 63 80 46 110 120 M20×110 63×8.5
65 210 48 75 95 55 132 145 M24×120 75×10
80 262 58 90 110 66 160 175 M30×145 90×12

                                               mm
DN L L1 d d1 d2 T □A 六角头螺栓GB18-76 钢管外径×壁厚
10 180 67 18 28 11 44 54 M10×35 18×3.5
15 202 77 22 34 15 52 60 M10×35 22×3.5
20 224 88 28 40 20 60 70 M12×35 28×4
25 248 100 34 46 24 68 78 M12×40 34×5
32 280 110 42 54 30 80 90 M16×50 42×6
40 312 126 50 66 36 90 100 M16×60 50×7
50 378 155 63 80 46 110 120 M20×65 63×8.5
65 430 177 75 95 55 132 145 M24×70 75×10
80 524 218 90 110 66 160 175 M30×85 90×12
